【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

更新时间：2025-05-31 05:08:27 ip归属地：澳门浏览次数:38 公司名称：天正华意电气设备(澳门分公司)

以下是:【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】的产品参数

产品参数
产品价格	666/台
发货期限	1
供货总量	1000
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铝合金
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	5
产品颜色	白
质保时间	三年
外形尺寸	158
适用领域	电力电气
质量认证	9000
产品功率	5
工作温度	45

以下是:【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】的图文视频

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】,天正华意电气设备(澳门分公司)专业从事【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】,联系人:杨经理,电话:【18762195566】、【18762195566】,发货地:平度市平安路2号,以下是【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】的详细页面。澳门特别行政区澳门特别行政区（英语：Macao，葡萄牙语：Macau），简称“澳”，全称中华人民共和国澳门特别行政区，位于中国南部珠江口西侧，是中国内地与中国南海的水陆交汇处，毗邻广东省，与香港特别行政区相距60公里，距离广东省广州市145公里。澳门特别行政区由澳门半岛和氹仔、路环二岛以及路氹城（路氹填海区）组成，陆地面积32.9平方公里。截至2022年底，总人口为672800人。

想要更直观地感受【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！

以下是:【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】的图文介绍

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

发电机特性综合测试仪在设置页面中，可以选择窗口显示的参量（32路模拟量，24路派生量，16路开关量）。?在此页面下可以进行“模拟量录制选择”，“开关量录制选择”的勾选以及“记录间隔”的设置。?记录文件项可将记录文件存到指定的一个文本文件中，启动自动记录功能，程序按设定的记录间隔周期地记录参量值。?无论是否启动自动记录功能，点击“记录当前数据”按钮，用户都可以随时记录一点数。当前数据将被记录在记事本文件中，记录总点数显示在窗口上方的“已记录数据”的显示框内，此点数的记录只限本次“实时列表”页面的已记录数数据的点数，关闭当前页面“已记录数据”的数量将置零。?点击“打开记录文档”将显示记录参量值的数据内容，在记事本文件中可以对记录的数据进行保存/打印等操作。5.3.2 实时波形点击“在线监测/实时波形”进入“实时波形”页面，如图9所示：图9?参量列表：分成波形、有效值、开关量状态，列出当前的数据文件对应的参量列表，单击参量名前的图标可以在子窗口中绘制/隐藏该参量。?统计窗口：分成波形、有效值、开关量状态，列出当前前的子窗口（数据窗口）的数据文件对应的参量信息。对于模拟量波形、模拟量有效值，派生量有效值、派生量波形显示的信息包括名称、代号、单位等，包括参量的值、小值、光标所在点对应的数值。对于开关量，除名称、代号外，显示开关量动作曲线，以及光标所在点的状态。?改变曲线颜色：单击参量名称下方的颜色区，会弹出颜色选择菜单。?显示工具条：游标的相关信息在操作栏显示，其中“频率”值，即是时间差的倒数。游标的移动方法为鼠标左键拖曳。在游标线上双击可选择焦点游标。如果在操作栏上选择了“锁定游标”，则在横轴（时间轴）放大/缩小时，游标保持其原有时间点，此时游标可能被移出画面。如未选择“锁定游标”，则游标相对画面保持不动。在Y轴（纵轴）方面，曲线有两种显示方式：分轴、同轴。分轴：每个参量有独立的基线、比例值，可以单独在画面上纵向移动，可以单独放大、缩小。基线在画面以点划线表示，与曲线颜色一致。同轴：所有参量使用统一的纵轴坐标（标幺制或有名值），零点、比例值是一致的。

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

发电机特性综合测试仪技术性能 1、12路信号的接入特性0∽150V交流电压 3 组（定子二次电压）0∽750V交流电压3 组励磁机定子二次电压）0∽10mA交流电流3 组（定子二次电流经钳式电流传感器）0∽±75mV直流电压2 组发电机转子电流）0∽±1000V直流电压1 组（发电机转子电压）2、精度：12路信号精度 0.5级 A/D采样12位，速率125kHz3、响应时间：≤20ms4、2个USB接口：数据导出使用5、启动方式：手动；自动6、电源：AC220±10％7、仪器外型：300×220×3008、仪器重量：5kg四、测试准备信号接入是在仪器的盖板上。接线端子布局及定义如下图①：发电机定子电压接入端子。②：发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入，不能将定子二次电流直接接入。③：主励磁机定子电压接入端子。④：发电机转子电压接入端子。⑤：发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。⑥：主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。用钳式电流传感器卡在发电机（或主励磁机）定子的二次电流接线上，按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。仪器后面板上的接地端子通过连线接入系统地。五、建立（选择）测试信息在检查完发电机、励磁机信号线接入信号的相应通道中，并确保接线准确无误后，接入键盘、鼠标，打开测试仪器的电源。在计算机桌面上用鼠标双击《发电机测试》，运行系统软件，在测试界面的菜单栏中选择选项→选择机组，会出现以下画面：

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

发电机特性综合测试仪波形类试验?试验设置由“电气试验/波形类试验”，进入“启动波形类试验”设置页面，如图21所示：图21在设置对话框，用户再次选择模板，如果没有合适的模板，则选择“新建”，并选择要记录的模拟量、开关量和派生量。同时需选择或输入试验名称、确定记录总时长。?试验窗口在“启动波形类试验”设置页面，按“确定”按钮后，即进入试验窗口，进入波形类阶跃试验页面，如图22所示：图22波形类试验在界面、操作方面与曲线类试验类似。详见“5.5.2曲线类试验”。用户可以在熟悉曲线类试验的基础上，了解波形类试验与之的差异。二者的主要差异概况如下：1）曲线类试验记录的是模拟参量的有效值（交流量的RMS、直流量是10ms平均值），包括开关量的所有参量的数据点间隔是10ms。而波形类试验使用录波仪当前的采样频率（基本频率是10KHz、20KHz、50KHz、100KHz可选），记录参量（含开关量）的实时波形。2）曲线类试验记录的有效值，按标准算法10ms生成一点，其准确度符合录波仪的技术规格。而波形类试验的有效值取定长的时间窗口按采样频率同步生成，在交流参量的频率偏离50Hz时，有效值的准确度下降。3）曲线类试验可以记录录波仪定义的所有派生量，派生量均按标准算法10ms生成一点，其准确度符合录波仪的声明。而波形类试验仅支持有限种类的派生量，派生量按采样频率同步生成，在交流参量的频率偏离50Hz时，派生量的准确度下降。

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

发电机特性综合测试仪参数统计在左边的快捷工具栏中选择参数统计，仪器会展示当前示波器时间窗口中模拟信号的平均值，值，小值，以及它们的时间位置，开关量跳变次数，以及它们首次跳变的时间位置。展示结果如图15所示。6）自动坐标在左边快捷工具栏中有一个自动坐标选项，此选项的作用是保持当前的时间窗口不变，自动调整曲线的Y坐标值，使所有的曲线都能以合适的大小显示在当前窗口中7）应用至模板仪器处于非运行状态时，点击应用至模板则当前示波器的设置参数会被自动保存至当前试验的模板参数中，下次再次启动试验时会以当前坐标为模板进行初始化设置。8）单线的放大，缩小，上移，下移在示波器的右边模板点击单线选择，确定需要操作的曲线，然后通过放大，缩小，上移和下移可以调整该曲线的Y轴大小和位置图16 双线统计9）单线的平移在示波器的右边模板点击单线选择，确定需要操作的曲线，点击曲线平移，则用户在示波器中按下鼠标（或触摸屏压下），然后移动鼠标，曲线会在屏幕上移动与鼠标等值的Y轴距离。10）曲线的双线统计在示波器的右边模板点击单线选择，确定需要操作的曲线，点击开启双线统计，则示波器中会出现红色和蓝色的两条曲线，并且示波器中会给出该曲线划定时间区间内的平均值，值，值时间，小值，小值时间，两根定位线的时间差DT，数值差DV，数值时间变化率DV/DT，以及蓝色曲线对应的T2时间和数值V2. 在进行双线统计分析时，红色曲线T1所对应的数值全部在示波器中的文本框中更新。双线统计图形

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

天正华意电气设备(澳门分公司)处于平度市平安路2号,是一家集研发、设计、生产、销售为一体的公司。主营产品配电终端测试仪，公司拥有一批的、从事本行业多年的科研开发人才及高素质的专业制造人才，依靠“开拓、创新、务实、科学”的设计理念，严格的生产工艺，优质的售后服务，赢得广大用户的一致赞誉和信赖。公司成立以来，以“客户满意就是我们荣誉”的经营理念，不断创新，追求完美，迎合用户及市场需求。

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

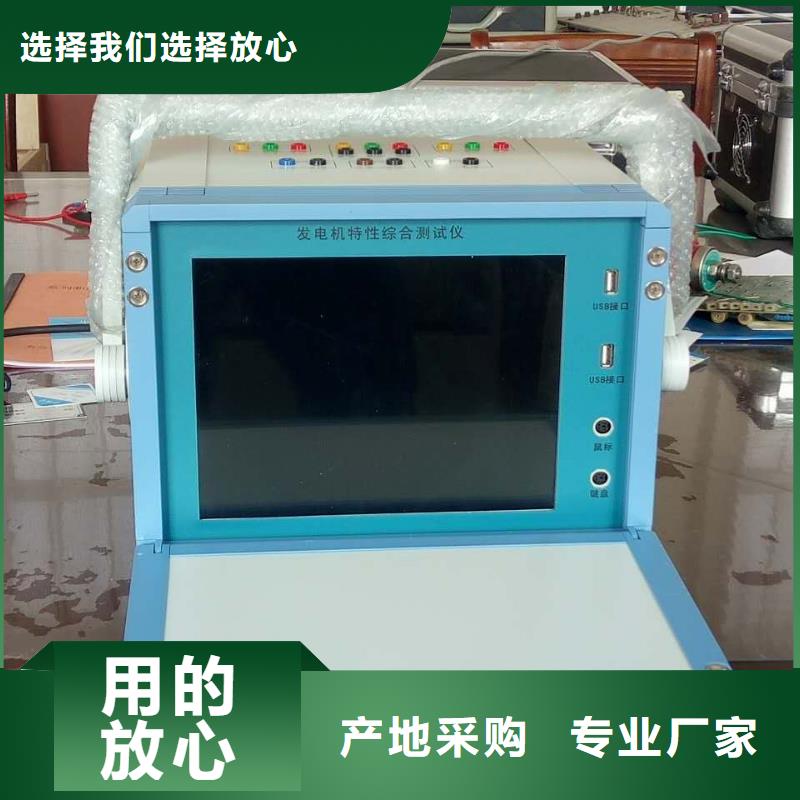

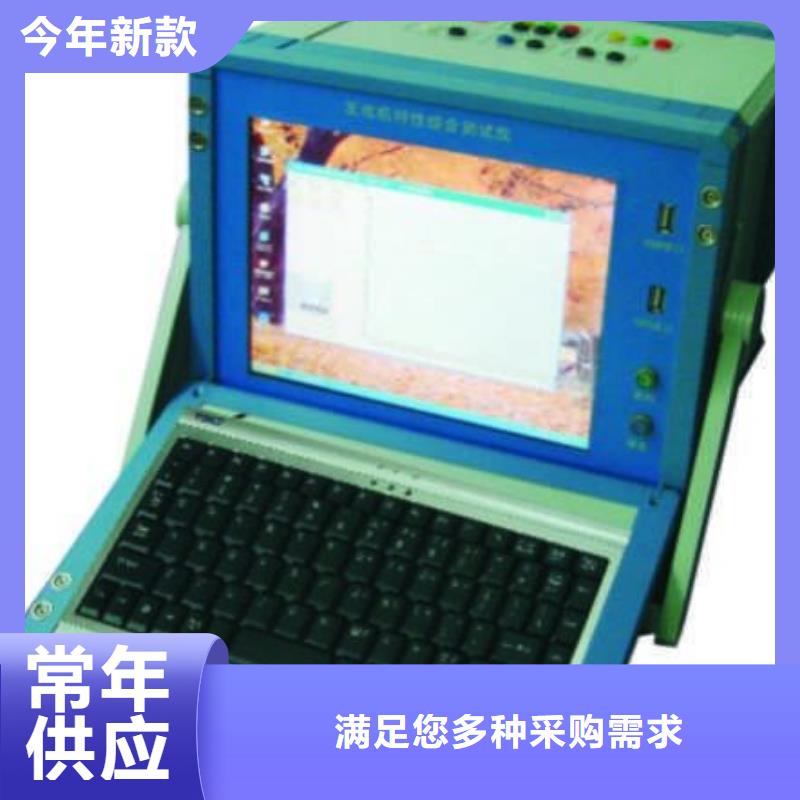

发电机特性综合测试仪仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10％阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】

点击查看天正华意电气设备(澳门分公司)的【产品相册库】以及我们的【产品视频库】

在澳门采购【发电机特性综合测试仪_工频交流耐压试验装置一件也发货】请认准天正华意电气设备(澳门分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-【18762195566】,地址:平度市平安路2号）。
